| キー配列 | 106 OADG + TrackPointII |
| メカニズム | membrane/バックリングスプリング |
| 備考 | I/F:PS/2(66G8362:x2/66G8363:x1) |
到着したのは、PS/2が１本タイプの66G8363。(画像上)
IBM5537添付はこちらのタイプと思われるので、多分市場には２本タイプの8362よりも多く出回っていると思われる。
上にも書いたように、筆者が最初に在りし日のネオテックで保護したのは、二叉ケーブルの66G8362の方だった。
結果的に導入しやすい方を先に手にしたことが、筆者をしてここまでこのキーボードに没入させる遠因となったように思われる。
66G8363にはオプションとして「PS/2マウス/キーボード分岐ケーブル」が存在していて、IBM5537/5538に接続するにはこのケーブルを必要とした。
勿論、今日そのようなものが容易に入手できる筈もない。ネット上にはピンアサインを調べて分岐ケーブルを自作する手順を解説している猛者もおられるようだが、ミニDINを購入しただけで絶賛放置中の筆者の技術では、とうてい自作など不能であろう。
ヴィンテージキーボードを扱う店舗が殆ど無くなり、オークションでも出品されることが希になった今日では、贅沢も言っておれない。
そういう意味では、筆者の手元にある66G8362が装備する都合３本の２又ケーブルは、今となっては貴重なものなのである。
|

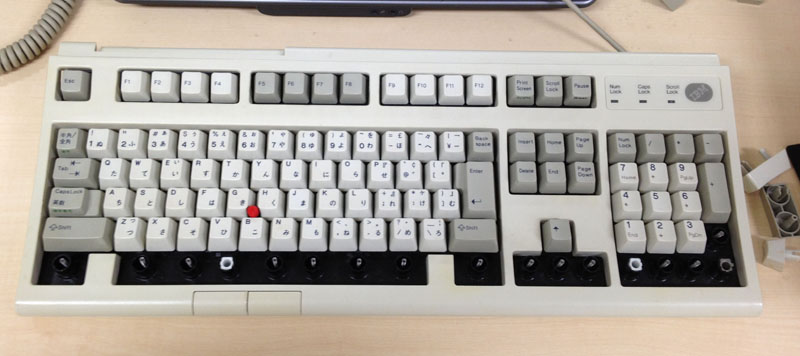

....まそれは置いといて、さっそくニコイチ作業に入る。 この時代のデカイキーボードらしく、分解はきわめて簡単。 裏面奧に４本の５ｍｍ六角タップビスがあり、コレをゆるめれば上部フレームが外れる。 ただ、外すときに最下段一列が引っかかって、ムリをするとフレームが折れてしまいそうな心配があるので、念のため一列だけ外すと作業しやすい。 .....と思っていたのだが、実際にやってみると、上部フレームがひっかかるのはTrackPointの左右キーと、左右のカーソルキーだけのようである。 したがって、この２つのキーを外し、後はTrackPointのキーを押下げて無理な力がかからないようにしながら上部筐体を手前に持ち上げると、よく知られた「バキャッ。」という、「やっちまったか？！」ぽな音を残してアッサリと外れる。 |

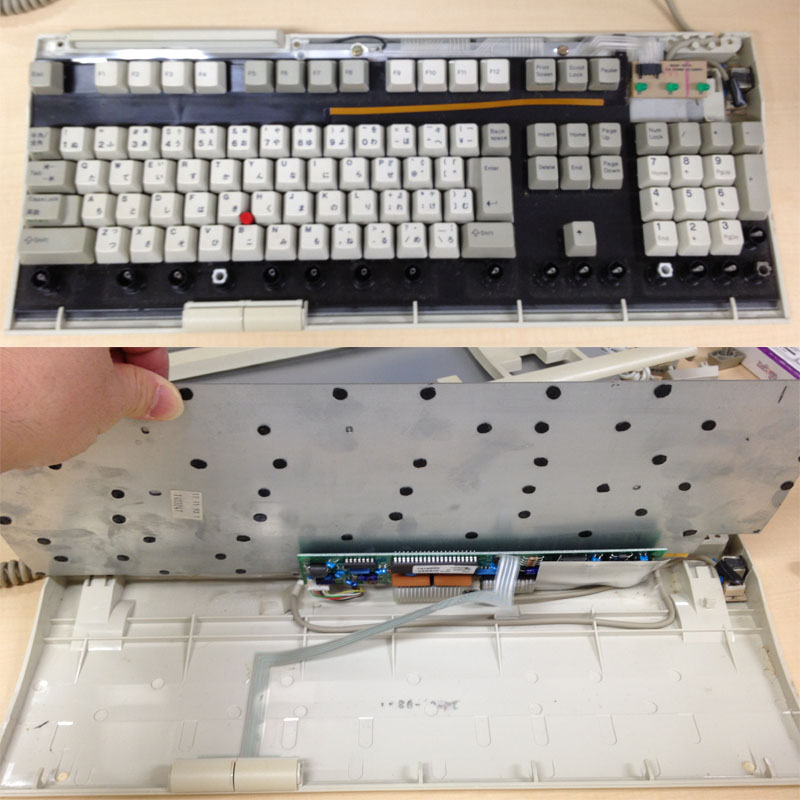

筐体を開けてしまうと、後は特にネジ止めされているわけでもなく、ケーブルを順次外していくと、各パーツが分離できる。 ただし以前にも書いたが、日本製の他のIBM5576シリーズと違い、基板上部と下部鉄板がプラのリベット締めになっていて、中のメンブレンをメインテナンスするためには、この構造を不可逆的に破壊しなければならない。 某有名キーボードサイトの管理者さんは、破壊の後、開けた穴にボルトとナット止めを施されていたが、A01のお掃除の時に、メンブレンの位置あわせがかなり微妙なモノであることを筆者は身を以て体験している。 また、先に書いたTrackPointのスティック死亡個体への移植だが、こちらも同様に上部プラ基板に接着されているようで外すのが困難なようだ。 そんなわけで、今回はとりあえず、分離できるTrackPointの左右ボタンを摘出し、移植することにしよう。 |

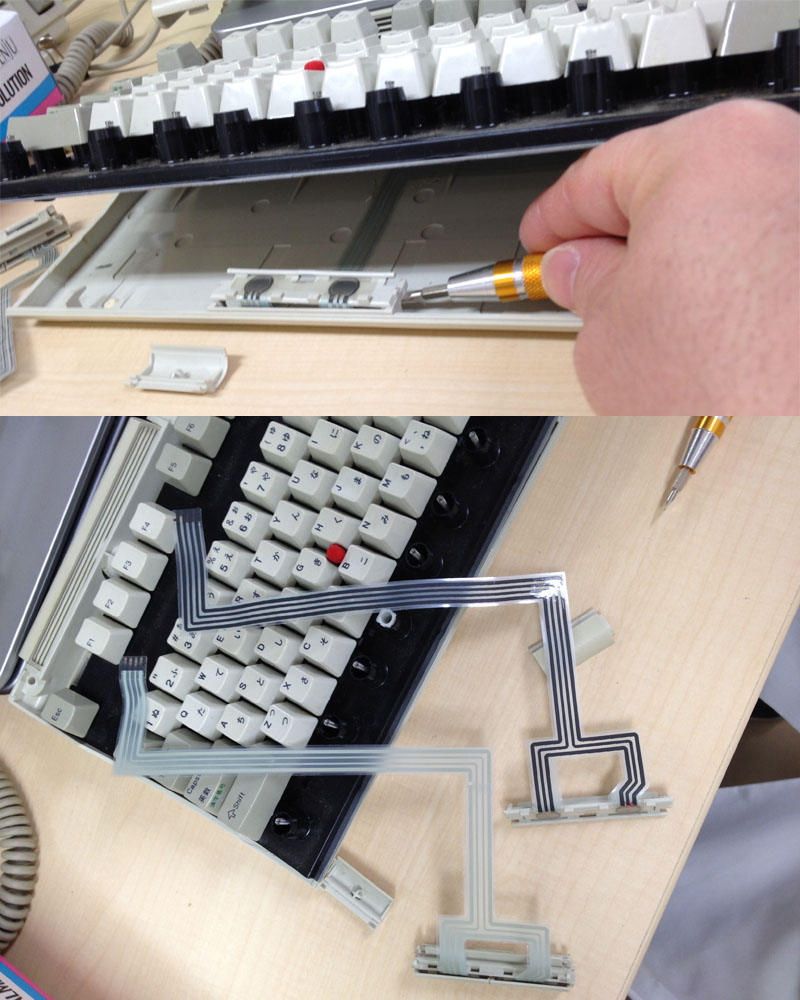

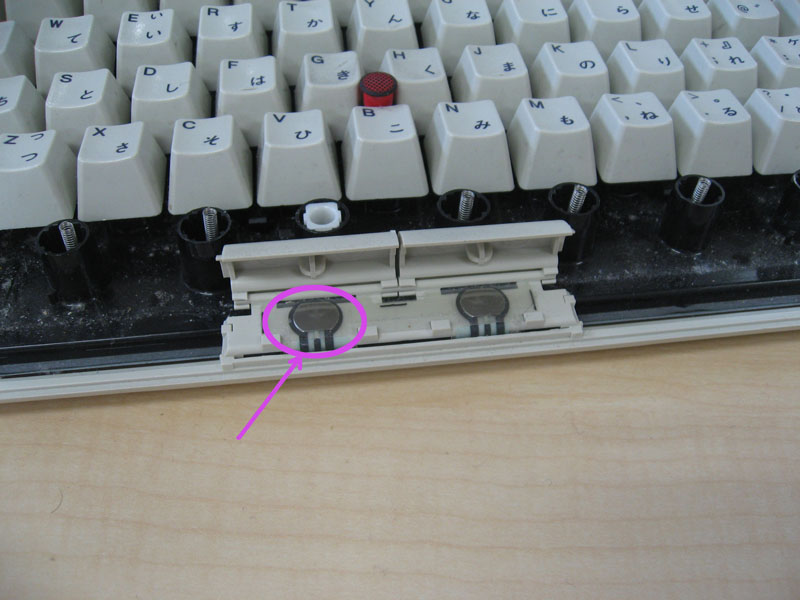

TrackPointのスティックはキーボード基板上に装着されているが、左右クリックボタンはキーボード基板から独立していて、下部筐体に左右２本ずつのフックで固定されている。 以前から使っている方のボタンはアッサリ外れたので、ただ溝にはめてあるだけなのかとばかり思っていたがさにあらず。今回開けてみたらボタンのフックが折れて筐体内に残っていた(汗)。 現在故障中の個体（黒いフレキの方）は、このボタンにつながっているフレキが根元あたりで切れているらしい。現に筐体から外して、曲げを伸ばしてみると導通してボタンが反応するが、筐体にセットして組み直すとまた無反応になる。 セットされた状態では、かなりキツく折り曲げられているので、経年劣化により切れてしまったのではないかと思われる。 だが、見た目には何処が切れているのかわからない。折り目の所に微妙な線が見える...ような気がするのだが、ひょっとしたらもっと接点に近い位置がダメになっているのかも知れない。 とりあえず届いた個体に付いていた白い方と交換してみた。ちなみにこちらは購入したおぢゃんくC01の下部筐体に両面テープで留められていた。 フレキの色も違うし、長さも微妙に違うような気がしたので「どうかな？」と思ったが、問題なく動作した（当たり前か）。 |
さて、次のTrackPoint暴走個体と、残された「キー死亡＋TrackPointボタン死亡部品鳥」はどうするか。
出品者の方によると、届いた個体は「お茶をぶちまけた際にやっちまったかも」ということだったので、メンブレンを含む基板内部が逝っている可能性がある。
キーボード基板そのものの修理が困難となると、TrackPointだけでも活かしたい所だが、こちらもまた分離が困難ときた。
しかもドライバの関係でTrackPointにかける荷重に対するカーソルの反応がイマイチなので、操作の際につい大きな荷重をかけてしまう。
なので無理にTrackPointをひっぺがして移植したとしても、生半可な固定ではすぐに破損してしまう可能性が大いに考えられる。
いずれにせよ、ここからはかなり難儀な作業になりそうだ。ま、そちらは時間のあるときにでもまた。
（.....という放置の言訳）
(2012/02/21記)
